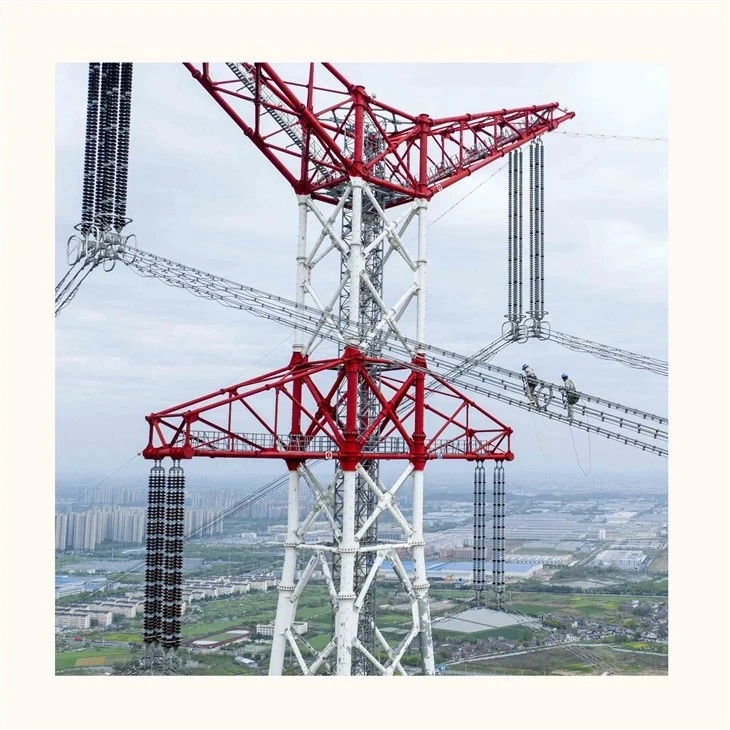

Cauruļveida tērauda transmisijas tornis

Cauruļveida tērauda pārvades torņi ir monopolu vai vairāku{0}}cauruļu konstrukciju sistēmas, kas paredzētas augstsprieguma{1}}elektrības pārvades tīkliem.

Nosūtīt pieprasījumu

Produkta pārskats

Cauruļveida tērauda pārvades torņi ir monopolu vai vairāku{0}}cauruļu konstrukciju sistēmas, kas paredzētas augstsprieguma{1}}elektrības pārvades tīkliem. Atšķirībā no režģu torņiem, cauruļveida torņiem tiek izmantotas dobas apļveida vai daudzstūra tērauda sekcijas, lai nodrošinātu augstāku aerodinamisko efektivitāti, samazinātu vizuālo nospiedumu un uzlabotu veiktspēju pret koroziju pilsētu un videi jutīgos koridoros.

Strukturālie veidi

Tips	Konfigurācija	Pieteikums
Monopola tornis	Viena cauruļveida vārpsta	Pilsētas un lielceļu koridori
Guyed Pole tornis	Kabeļa -stabilizēts stabs	Garas-laiduma vai mīkstas augsnes zonas
Vairāku{0}}cauruļu tornis	Klasterizēta cauruļveida struktūra	Augstas{0}}slodzes pārraides zonas

Dizaina slodzes parametri

Parametrs	Standarta diapazons	Atsauces standarts
Dizaina vēja ātrums	25–65 m/s	IEC 60826 / valsts tīkla kodi
Ledus slodze	0–30 mm	Klimata zonējuma standarti
Drošības faktors	1.5–2.5	Komunālo transmisiju projektēšanas kodi
Laipnes garums	150–600 m	Apvidus + konduktora izvēle
Torņa augstums	20–90 m	Klīrenss + pilsētas ierobežojumi
Nogurums Design Life	30-50 gadi	Lietderības dzīves cikla prasība

Ražošana un kvalitātes kontrole

Katrā ražošanas partijā ietilpst:

Ultraskaņas metināšanas pārbaude (100% kritiskās šuves)

Izmēru pielaides kontrole (±1,5 mm izlīdzināšana)

Atloka līdzenuma pārbaude (mazāka vai vienāda ar 0,3 mm/m)

Galvanizācijas biezuma pārbaude (saderīga ar ASTM)

Slodzes simulācijas tests kritiskām ģeometrijām

Pilnīga izsekojamo materiālu sertifikācija (MTC)

EEL projektu pieteikumi

Pilsētas transmisijas pārveide pa zemi{0}}uz-gaisvadu
Šosejas koridora elektrolīnijas pārvietošana
Piekrastes vēja zonas pārvades tīkli
Lidostas un aviācijas ierobežotas atļaujas zonas

Industriālā parka iekšējās elektroenerģijas sadales sistēmas
Atjaunojamās enerģijas tīkla integrācija (vēja/saules evakuācijas līnijas)

Projekta dokumentācijas pakete

Paredzēts EPC un piedāvājuma iesniegšanai:

Vispārējie izkārtojuma rasējumi (GA)

Vēja slodzes un ledus slodzes analīzes lapa

Materiālu pārbaudes sertifikāti (MTC)

Metināšanas pārbaudes akti

Strukturālā aprēķina atskaite

Galvanizācijas atbilstības dokumentācija

Uzstādīšanas un montāžas rokasgrāmata

Iepakojuma saraksts un piegādes plāns

FAQ

J: Kad būtu jāizvēlas cauruļveida torņi, nevis režģu torņi?

A. Cauruļveida torņiem priekšroka tiek dota pilsētās, lielceļos, piekrastē un vizuāli jutīgās vietās, kur ir izšķiroši svarīgi-no-ceļa ierobežojumi un estētiskās prasības.

J: Kāds ir cauruļveida transmisijas torņu tipiskais kalpošanas laiks?

A: Projektētais kalpošanas laiks parasti ir 30–50 gadi atkarībā no korozijas vides un apkopes cikliem.

J: Kā cauruļveida torņos tiek panākta vēja pretestība?

A: Vēja pretestība tiek panākta ar samazinātu cilindrisko virsmu pretestības koeficientu un nepārtrauktu tērauda apvalku augstu lieces stingrību.

J: Vai cauruļveida torņi var atbalstīt 500 kV pārvades līnijas?

A: Jā. Ar atbilstošu konstrukcijas pastiprināšanu cauruļveida torņus var konstruēt 500kV un vairāku{2}ķēžu konfigurācijām.

J: Kā cauruļveida torņi tiek transportēti uz vietu?

A: Tie tiek piegādāti segmentētās vai modulārās atloku{0}}savienotās sekcijās, kas optimizētas konteineru pārvadājumiem un autoceļu loģistikai.

J: Kādi metināšanas standarti tiek piemēroti ražošanā?

A: Metināšana notiek saskaņā ar starptautiskajiem tērauda konstrukciju standartiem, piemēram, AWS D1.1 vai līdzvērtīgām ISO{1}}sertificētām procedūrām atkarībā no projekta prasībām.

J: Vai cauruļveida torņi ir piemēroti piekrastes zonām ar lielu vēju?

A: Jā. To aerodinamiskais profils samazina vēja slodzes koeficientus, padarot tos piemērotus taifūnu vai ciklonu{1}}reģioniem.

J: Kādi pamatu veidi tiek izmantoti?

A: Parastie pamati ietver dzelzsbetona spilventiņu pamatus, pāļu pamatus vai hibrīdsistēmas atkarībā no augsnes apstākļiem.

J: Vai dizainu var pielāgot vietējiem tīkla kodiem?

A: Jā. Inženierprojektēšana var atbilst IEC, IEEE, BS vai valsts komunālo pakalpojumu specifikācijām.

J: Vai ir pieejams pabeigts EPC atbalsts?

A: Jā. Ir pieejamas pilnas EPC pakotnes, tostarp dizaina atbalsts, ražošana, loģistika un uzstādīšanas norādījumi.
